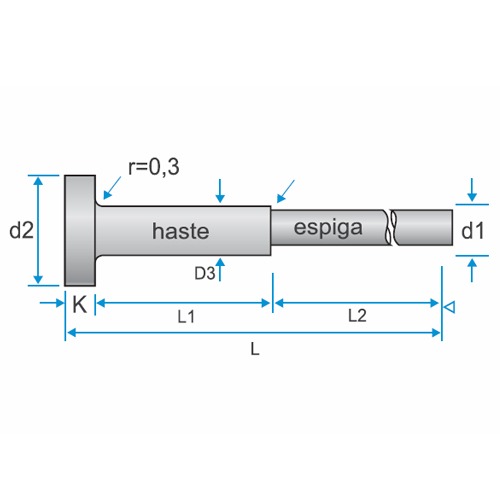

EXTRATOR TIPO C - NITRETADO - DIN 1530 - Cabeça Cilíndrica com espiga

Características: Fabricados em aço especial nitretados em banho Tenifer para permitir maior vida útil, mesmo em temperaturas elevadas. São indicados para moldes de fundições sob pressão.
Execução: Retificado, nitretado e cabeça forjado a quente.
Dureza: Núcleo de grande tenacidade. Superfície 950-1.100HV. Material H13.

MEDIDAS PADRÃO:

D1	D2	K	R	D3	L1	L	L	L	L
1,0	4	0,3	2	2	50 75	100	125 175	150 200	175 250
1,5	6	0,3	3	3	50 75	100 175	125 200	150 200	175
2,0	5	0,3	3	3	50 75	100	125 175	150 200	175 250
2,5	6	0,3	3	3	50 75	100	125 175	150 200	175 250

DIMENSÃO TOLERÂNCIA:

D1	D2	D3	K	L
G6	+0,00	+0,00	+0,00	+2,00
	-0,20	-0,10	-0,05	-0,00
