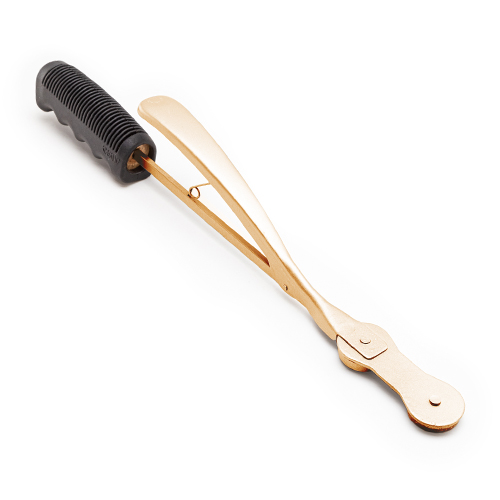

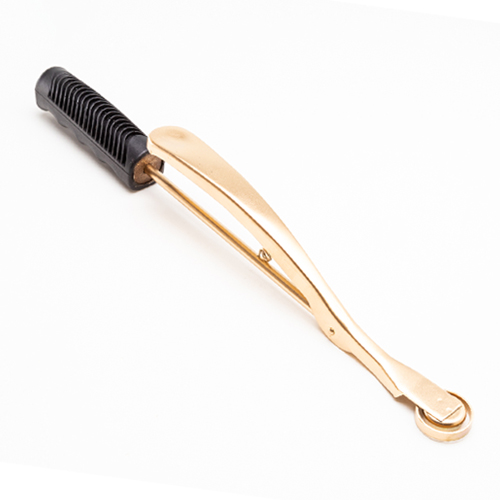

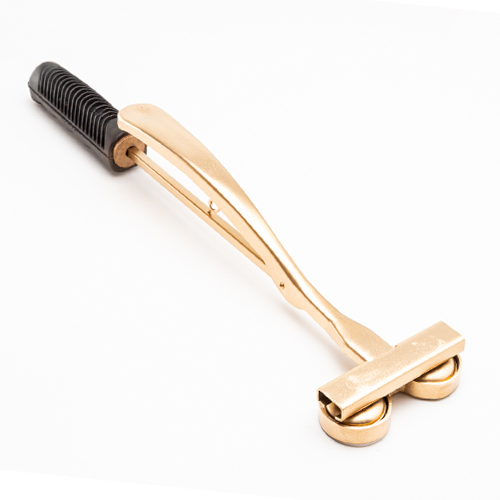

PINÇAS MAGNÉTICAS

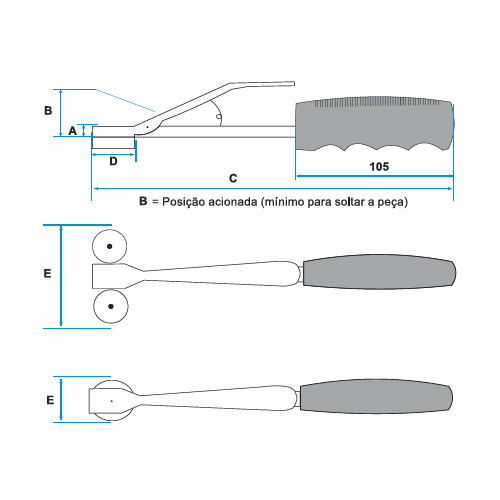

| MODELO | TIPO E COMPR. | DIMENS. (mm) A | DIMENS. (mm) B | DIMENS. (mm) C | DIMENS. (mm) D | DIMENS. (mm) E | PESO (kg) |
|---|---|---|---|---|---|---|---|
| PSC | Simples Curta | 10 | 17 | 240 | 27 | 27 | 0,16 |
| PSL | Simples Longa | 10 | 17 | 320 | 27 | 27 | 0,21 |
| PDC | Dupla Curta | 10 | 17 | 240 | 27 | 79 | 0,22 |
| PDL | Dupla Longa | 10 | 17 | 320 | 27 | 79 | 0,27 |
| PLC | Longitudinal Curta | 10 | 27 | 290 | 76 | 29 | 0,22 |
| PLL | Longitudinal Longa | 10 | 27 | 370 | 76 | 29 | 0,27 |
| MODELO | CAPACIDADE (kgf) ESPESSURA PÇ (mm) 0,5 | CAPACIDADE (kgf) ESPESSURA PÇ (mm) 1,0 | CAPACIDADE (kgf) ESPESSURA PÇ (mm) 1,5 | CAPACIDADE (kgf) ESPESSURA PÇ (mm) 2,0 | CAPACIDADE (kgf) ESPESSURA PÇ (mm) 2,5 | CAPACIDADE (kgf) ESPESSURA PÇ (mm) 3 ou + |
|---|---|---|---|---|---|---|
| PSC | 2,1 | 4,2 | 4,8 | 5,0 | 5,0 | 5,0 |
| PSL | 2,1 | 4,2 | 4,8 | 5,0 | 5,0 | 5,0 |
| PDC | 4,2 | 8,3 | 11,2 | 12,6 | 12,8 | 13,0 |
| PDL | 4,2 | 8,3 | 11,2 | 12,6 | 12,8 | 13,0 |
| PLC | 4,2 | 8,3 | 11,2 | 12,6 | 12,8 | 13,0 |
| PLL | 4,2 | 8,3 | 11,2 | 12,6 | 12,8 | 13,0 |
As tabelas acima visam apenas a orientação do usuário quanto às capacidades máximas de levantamento das Pinças magnéticas MULTMOLD. Os dados nela constantes foram baseados em testes realizados com chapas de aço baixo carbono, com superfície plana, de baixa rugosidade, isenta de sujeira e de revestimentos, com o cabeçote magnético da pinça aplicado sobre o centro de gravidade da peça.
O rendimento das Pinças Magnéticas MULTMOLD é tanto maior quanto mais as condições de utilização aproximaram-se das acima citadas. As pinças modelo simples são recomendadas para peças simétricas e de pequenas dimensões. para peças maiores, alongadas ou de geometria irregular, as pinças modelo dupla e longitudinal são as mais indicadas pro proporcionarem maior equilíbrio durante a operação.
